MV-SC3013XC
Vision sensor nhỏ gọn, xử lý ngay trên camera
Cảm biến thị giác màu 1.3MP dùng nền tảng nhúng, tích hợp sẵn hơn 30 thuật toán định vị – đo lường – đếm – phát hiện lỗi. Không cần PC xử lý riêng, lắp gọn ngay trên dây chuyền.
ĐIỆN TỬ · LẮP RÁP Ô TÔ · ĐÓNG GÓI · ERROR-PROOFING TRÊN LINE
AKAutoTech — Đại lý phân phối chính thức Hikrobot tại Việt Nam
MV-SC3013XC giải quyết những bài toán nào trên dây chuyền
Một cảm biến, nhiều bài toán kiểm tra — cấu hình lại bằng phần mềm, không cần đổi thiết bị.
Kiểm tra hiện diện
Phát hiện thiếu chi tiết, sai vị trí lắp ráp trước khi sản phẩm qua công đoạn tiếp theo.
Đếm & phân loại
Đếm số lượng chi tiết trên khay, phân loại theo hình dạng hoặc màu sắc trước khi đóng gói.
Đo lường kích thước
Đo đường kính, chiều rộng, góc và khoảng cách để kiểm soát dung sai sản xuất.
Định vị dẫn hướng robot
Xác định toạ độ và góc xoay chi tiết, hỗ trợ robot gắp/đặt chính xác trên dây chuyền.
Error-proofing lắp ráp
Ngăn lỗi lắp sai linh kiện trong dây chuyền điện tử, ô tô nhờ kiểm tra thời gian thực.
Kiểm tra đóng gói
Kiểm tra bao bì, nhãn mác, vị trí sản phẩm trong hộp trước khi niêm phong.
MV-SC3013XC — hình ảnh thực tế
Ảnh sản phẩm và bản vẽ kích thước tham khảo từ dòng SC3000X Series.

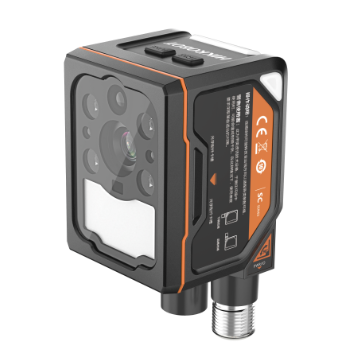

Vision Sensor SC3000X Series — ảnh minh họa
Bản vẽ kích thước tham khảo
* Ảnh minh họa cho dòng SC3000X Series, một số chi tiết ngoại quan có thể khác nhẹ theo từng phiên bản tiêu cự. Vui lòng đối chiếu ảnh và bản vẽ chính thức trước khi lắp đặt.
Một cảm biến, đủ để thay cả trạm kiểm tra thủ công
MV-SC3013XC thuộc dòng SC3000X — vision sensor dùng nền tảng phần cứng nhúng, xử lý ảnh tốc độ cao ngay trong thân máy.
Nền tảng nhúng tốc độ cao
Xử lý ảnh ngay trên camera, không cần PC công nghiệp — giảm chi phí và điểm hỏng của hệ thống.
Định vị, đo lường, đếm chính xác
Tích hợp sẵn thuật toán định vị, đo kích thước, đếm và phát hiện lỗi độ chính xác cao cho error-proofing.
Đa giao thức công nghiệp
Hỗ trợ RS-232, TCP, UDP, FTP, ModBus, PROFINET, EtherNet/IP — kết nối thẳng vào PLC hiện có.
Đèn tích hợp đa chế độ
Ánh sáng phân cực, khuếch tán và trong suốt hoàn toàn — thích ứng tốt với nhiều bề mặt vật liệu.
Thiết kế cho không gian hẹp
Đầu cáp xoay linh hoạt, dễ đi dây trong tủ điện hoặc vị trí lắp chật hẹp trên dây chuyền.
Chuẩn công nghiệp IP67
Chống bụi, chống nước, kèm vòng báo trạng thái 360° dễ quan sát khi vận hành và bảo trì.
Bộ công cụ có sẵn trên nền tảng SCMVS
Cấu hình bằng giao diện trực quan, không cần viết code — chọn công cụ, gán vùng ảnh, xuất kết quả ra PLC.
Existence — Kiểm tra hiện diện
Pattern Existence, Spot Existence, Edge Existence, Circle Existence, Line Existence.
Counting — Đếm số lượng
Pattern Count, Spot Count, Edge Count, Contour Count cho các chi tiết lặp lại.
Measurement — Đo lường
Đo kích thước, đường kính, chiều rộng, góc, khoảng cách điểm–đường, phân tích độ sáng và độ tương phản.
Positioning — Định vị
Xác định toạ độ và góc xoay chi tiết, hỗ trợ dẫn hướng gắp/đặt trên dây chuyền.
Grayscale & Color
Phân tích mức xám, kích thước theo màu — hữu ích khi phân loại chi tiết theo màu sắc.
I/O đa dạng
Nhiều cổng vào/ra tín hiệu, xuất kết quả OK/NG trực tiếp cho hệ thống điều khiển.
SCMVS — cấu hình nhanh, không cần lập trình
Phần mềm cấu hình đi kèm cảm biến, thao tác trực quan để dựng quy trình kiểm tra trong vài phút.
- CẤU HÌNH Giao diện kéo-thả, chọn công cụ và vùng ảnh (ROI) trực tiếp trên khung hình.
- TRẠNG THÁI Vòng đèn báo 360° hiển thị trạng thái OK/NG ngay trên thân máy, dễ theo dõi khi vận hành.
- GIAO TIẾP Xuất dữ liệu qua RS-232, TCP/UDP, FTP, ModBus, PROFINET hoặc EtherNet/IP.
- BẢO TRÌ Xem trạng thái thiết bị theo thời gian thực, thuận tiện gỡ lỗi tại hiện trường.
// Quy trình mẫu: kiểm tra hiện diện chi tiết
// và đo kích thước trước khi xuất tín hiệu tới PLC
Chọn tiêu cự phù hợp với khoảng cách lắp đặt
MV-SC3013XC có 3 phiên bản tiêu cự cố định, cùng độ phân giải 1.3MP màu.
Tiêu cự 8mm — phù hợp lắp gần, trường nhìn rộng hơn cho vị trí không gian hẹp.
Tiêu cự 12mm — cấu hình phổ biến nhất, cân bằng khoảng cách và độ chi tiết.
Tiêu cự 16mm — phù hợp lắp xa hơn hoặc cần phóng đại chi tiết nhỏ.
| Model | Cảm biến | Tiêu cự | Giao tiếp | Bảo vệ |
|---|---|---|---|---|
| MV-SC3013XC-08M | Màu · 1.3MP | 8 mm | RS-232/TCP/UDP/FTP/ModBus/PROFINET/EtherNet-IP | IP67 |
| MV-SC3013XC-12M | Màu · 1.3MP | 12 mm | RS-232/TCP/UDP/FTP/ModBus/PROFINET/EtherNet-IP | IP67 |
| MV-SC3013XC-16M | Màu · 1.3MP | 16 mm | RS-232/TCP/UDP/FTP/ModBus/PROFINET/EtherNet-IP | IP67 |
* Ngoài ra còn có phiên bản mono MV-SC3013XM cùng dòng SC3000X. Thông số tổng hợp mang tính tham khảo, vui lòng đối chiếu datasheet chính thức trước khi đặt hàng.
