Giải pháp kiểm tra bao bì bằng AI và Machine Vision trong sản xuất

Trong sản xuất hiện đại, bao bì không chỉ có chức năng bảo vệ sản phẩm mà còn đại diện cho chất lượng và uy tín của thương hiệu. Một lỗi nhỏ như thiếu nắp, sai nhãn, hở mép seal hoặc mức chiết rót không đạt có thể dẫn đến khiếu nại khách hàng, thu hồi sản phẩm và phát sinh chi phí lớn cho doanh nghiệp.

Các phương pháp kiểm tra thủ công hoặc lấy mẫu ngẫu nhiên khó đảm bảo phát hiện toàn bộ lỗi trên dây chuyền tốc độ cao. Vì vậy, nhiều doanh nghiệp đang ứng dụng hệ thống kiểm tra bao bì bằng AI và Machine Vision để kiểm tra 100% sản phẩm theo thời gian thực.

Giải pháp sử dụng camera công nghiệp, hệ thống chiếu sáng, phần mềm xử lý ảnh và thuật toán Deep Learning để tự động phát hiện lỗi, phân loại sản phẩm OK/NG, lưu dữ liệu kiểm tra và loại bỏ sản phẩm không đạt mà không làm ảnh hưởng đến tốc độ sản xuất.

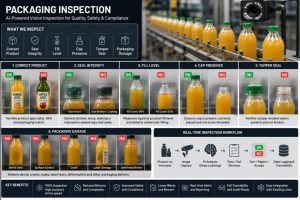

Kiểm tra bao bì bằng AI và Machine Vision là gì?

Kiểm tra bao bì bằng AI và Machine Vision là giải pháp sử dụng camera công nghiệp để thu nhận hình ảnh sản phẩm trên dây chuyền, sau đó phân tích hình ảnh bằng các thuật toán xử lý ảnh hoặc trí tuệ nhân tạo nhằm xác định sản phẩm đạt hay không đạt yêu cầu.

Hệ thống có thể kiểm tra nhiều đặc điểm của sản phẩm và bao bì như:

• Đúng sản phẩm và đúng loại bao bì
• Độ kín của mép hàn hoặc seal
• Mức chiết rót
• Sự hiện diện và vị trí của nắp
• Tem niêm phong
• Nhãn sản phẩm
• Mã vạch và mã QR
• Ngày sản xuất và hạn sử dụng
• Lỗi móp, nứt, rách hoặc biến dạng bao bì

Sau khi xử lý, kết quả kiểm tra được gửi đến PLC hoặc hệ thống điều khiển để tự động phân loại sản phẩm đạt (OK) và không đạt (NG).

Vì sao kiểm tra bao bì thủ công không còn đáp ứng yêu cầu sản xuất hiện đại?

Kiểm tra thủ công vẫn được sử dụng tại nhiều nhà máy nhưng có thể gặp hạn chế khi tốc độ dây chuyền tăng cao hoặc sản phẩm có nhiều tiêu chí kiểm tra.

Một số khó khăn thường gặp gồm:

• Kết quả phụ thuộc vào kinh nghiệm và sự tập trung của nhân viên
• Khó duy trì độ chính xác trong thời gian làm việc kéo dài
• Dễ bỏ sót các lỗi nhỏ hoặc lỗi xuất hiện không thường xuyên
• Không thể kiểm tra đầy đủ 100% sản phẩm trên dây chuyền tốc độ cao
• Khó lưu hình ảnh và dữ liệu của từng sản phẩm
• Khó truy xuất nguyên nhân khi xảy ra khiếu nại
• Chi phí nhân sự tăng khi mở rộng công suất

Hệ thống Machine Vision giúp tiêu chuẩn hóa quá trình kiểm tra, duy trì tiêu chí đánh giá nhất quán và tạo dữ liệu phục vụ quản lý chất lượng.

Hệ thống Kiểm tra bao bì bằng AI và Machine Vision hoạt động như thế nào?

Một hệ thống kiểm tra bao bì tự động thường hoạt động theo quy trình sau:

Bước 1: Phát hiện sản phẩm

Cảm biến phát hiện sản phẩm đi vào vị trí kiểm tra và gửi tín hiệu kích hoạt camera.

Bước 2: Thu nhận hình ảnh

Camera công nghiệp chụp hình sản phẩm với tốc độ cao. Hệ thống chiếu sáng được thiết kế phù hợp để làm nổi bật các đặc điểm cần kiểm tra.

Tùy theo ứng dụng, hệ thống có thể sử dụng:

• Camera Area Scan
• Camera Line Scan
• Smart Camera
• Camera màu
• Camera 3D
• Nguồn sáng công nghiệp chuyên dụng

Bước 3: Xử lý và phân tích hình ảnh

Phần mềm sử dụng các công cụ xử lý ảnh truyền thống hoặc thuật toán AI, Deep Learning để xác định:

• Sản phẩm có đúng mẫu hay không
• Nắp có đầy đủ và đúng vị trí hay không
• Nhãn có bị lệch, nhăn hoặc thiếu hay không
• Mức chiết rót có nằm trong giới hạn cho phép hay không
• Bao bì có bị biến dạng hoặc hư hỏng hay không
• Thông tin in trên sản phẩm có chính xác hay không

Bước 4: Đánh giá OK/NG

Hệ thống tự động đưa ra kết quả:

• OK: Sản phẩm đáp ứng đầy đủ tiêu chuẩn kiểm tra
• NG: Sản phẩm có một hoặc nhiều lỗi

Bước 5: Loại bỏ sản phẩm lỗi

Kết quả NG được gửi đến PLC để kích hoạt cơ cấu loại sản phẩm lỗi như:

• Xi lanh khí
• Cơ cấu gạt
• Bộ thổi khí
• Robot gắp
• Cơ cấu phân loại tự động

Bước 6: Lưu dữ liệu và truy xuất

Hình ảnh, kết quả kiểm tra và thông tin sản xuất có thể được lưu lại để phục vụ:

• Truy xuất nguồn gốc
• Phân tích nguyên nhân lỗi
• Thống kê tỷ lệ OK/NG
• Theo dõi xu hướng chất lượng
• Cải tiến quy trình sản xuất

Kiểm tra bao bì bằng AI và Machine Vision có thể phát hiện những lỗi bao bì nào?

1. Kiểm tra đúng sản phẩm và đúng bao bì

Trong các dây chuyền sản xuất nhiều mã hàng, việc đóng nhầm sản phẩm vào bao bì có thể gây ảnh hưởng nghiêm trọng đến chất lượng và uy tín thương hiệu.

Hệ thống có thể kiểm tra:

• Đúng loại sản phẩm
• Đúng mẫu bao bì
• Đúng màu sắc
• Đúng nhãn
• Đúng mã sản phẩm
• Đúng số lượng sản phẩm trong hộp

Camera có thể kết hợp nhận dạng hình ảnh, đọc mã vạch hoặc QR Code để xác nhận thông tin sản phẩm.

2. Kiểm tra độ kín của bao bì

Các lỗi ở vùng hàn mép hoặc seal có thể gây rò rỉ, nhiễm bẩn hoặc làm giảm thời hạn sử dụng của sản phẩm.

Machine Vision hỗ trợ phát hiện:

• Mép hàn không liên tục
• Seal bị nhăn
• Seal bị lệch
• Mép bao bì bị hở
• Vật thể lạ nằm trong vùng hàn
• Vùng niêm phong bị biến dạng

Đối với các lỗi phức tạp, hệ thống có thể kết hợp camera 2D, camera 3D hoặc AI để nâng cao khả năng phát hiện.

3. Kiểm tra mức chiết rót

Hệ thống camera có thể xác định mức chất lỏng hoặc lượng sản phẩm bên trong bao bì.

Các lỗi có thể phát hiện gồm:

• Thiếu sản phẩm
• Chiết rót dưới mức tiêu chuẩn
• Chiết rót vượt mức
• Mức sản phẩm không đồng đều
• Sản phẩm bị tràn ra vùng đóng nắp

Giải pháp phù hợp với chai nước, đồ uống, mỹ phẩm, hóa chất và nhiều sản phẩm đóng gói khác.

4. Kiểm tra nắp chai

Camera có thể kiểm tra sự hiện diện và vị trí của nắp ngay trên dây chuyền.

Các tiêu chí kiểm tra gồm:

• Có hoặc không có nắp
• Nắp đúng loại
• Nắp đúng màu
• Nắp bị lệch
• Nắp chưa được đóng hoàn toàn
• Nắp bị nghiêng
• Nắp bị biến dạng

Phát hiện lỗi ngay sau công đoạn đóng nắp giúp ngăn sản phẩm không đạt chuyển sang công đoạn dán nhãn hoặc đóng thùng.

5. Kiểm tra tem niêm phong

Tem niêm phong đóng vai trò quan trọng trong việc đảm bảo tính nguyên vẹn và an toàn của sản phẩm.

Hệ thống có thể phát hiện:

• Thiếu tem
• Tem bị lệch
• Tem bị rách
• Tem bị nhăn
• Tem chưa được dán hoàn toàn
• Sai loại tem

6. Kiểm tra nhãn sản phẩm

Lỗi nhãn ảnh hưởng trực tiếp đến hình ảnh thương hiệu và thông tin cung cấp cho người tiêu dùng.

Machine Vision có thể kiểm tra:

• Thiếu nhãn
• Nhãn bị lệch
• Nhãn bị nghiêng
• Nhãn bị nhăn
• Nhãn bị rách
• Sai mẫu nhãn
• Sai màu sắc
• Sai vị trí dán

Đối với bao bì dạng chai tròn, hệ thống có thể sử dụng nhiều camera để kiểm tra toàn bộ chu vi sản phẩm.

7. Kiểm tra thông tin in và mã sản phẩm

Công nghệ OCR và OCV cho phép hệ thống đọc, xác nhận và đánh giá chất lượng ký tự được in trên bao bì.

Các thông tin có thể kiểm tra gồm:

• Ngày sản xuất
• Hạn sử dụng
• Số lô
• Mã sản phẩm
• Mã truy xuất
• Barcode
• QR Code
• Data Matrix

Hệ thống có thể phát hiện ký tự bị thiếu, mờ, sai nội dung hoặc không thể đọc được.

8. Phát hiện lỗi ngoại quan bao bì

Camera kết hợp AI có thể phát hiện nhiều dạng lỗi ngoại quan có hình dạng không cố định như:

• Bao bì bị móp
• Nứt hoặc vỡ
• Rách bao bì
• Biến dạng
• Trầy xước
• Bám bẩn
• Dị vật
• Lỗi in ấn
• Sai màu
• Thiếu chi tiết

Deep Learning đặc biệt phù hợp với các lỗi có nhiều biến thể và khó mô tả bằng các quy tắc xử lý ảnh truyền thống.

Vai trò của AI và Deep Learning trong kiểm tra bao bì

Các công cụ Machine Vision truyền thống thường hoạt động dựa trên quy tắc được thiết lập trước, chẳng hạn như ngưỡng màu, kích thước, đường biên hoặc vị trí.

Phương pháp này phù hợp với sản phẩm có hình dạng ổn định và điều kiện kiểm tra ít thay đổi.

Trong khi đó, AI và Deep Learning có khả năng học từ tập dữ liệu hình ảnh để nhận diện các đặc điểm phức tạp. Công nghệ này phù hợp với:

• Bao bì có hình dạng thay đổi
• Bề mặt có hoa văn phức tạp
• Sản phẩm có nhiều màu sắc
• Lỗi ngoại quan không có hình dạng cố định
• Vật liệu phản xạ hoặc biến dạng
• Các lỗi khó xác định bằng ngưỡng truyền thống

Tùy theo yêu cầu, hệ thống có thể kết hợp xử lý ảnh truyền thống và Deep Learning để cân bằng giữa tốc độ, độ chính xác và khả năng triển khai.

Lợi ích của hệ thống kiểm tra bao bì bằng AI

Ứng dụng AI và Machine Vision trong kiểm tra bao bì mang lại nhiều lợi ích:

Kiểm tra 100% sản phẩm

Thay vì lấy mẫu ngẫu nhiên, hệ thống có thể kiểm tra từng sản phẩm trên dây chuyền theo thời gian thực.

Nâng cao chất lượng sản phẩm

Tiêu chuẩn kiểm tra được áp dụng đồng nhất, giúp giảm nguy cơ sản phẩm lỗi đến tay khách hàng.

Giảm khiếu nại và thu hồi sản phẩm

Phát hiện lỗi trước khi xuất xưởng giúp giảm chi phí xử lý khiếu nại, bảo hành và thu hồi.

Giảm phế phẩm và tái gia công

Lỗi được phát hiện ngay tại công đoạn phát sinh, giúp doanh nghiệp xử lý sớm và hạn chế tạo thêm sản phẩm không đạt.

Tăng năng suất

Hệ thống kiểm tra tự động hoạt động với tốc độ cao và không tạo nút thắt trên dây chuyền.

Hỗ trợ truy xuất nguồn gốc

Hình ảnh và dữ liệu kiểm tra được lưu theo thời gian, mã sản phẩm hoặc số lô để phục vụ quản lý chất lượng.

Bảo vệ uy tín thương hiệu

Bao bì đồng nhất và chất lượng ổn định giúp nâng cao trải nghiệm khách hàng và duy trì hình ảnh thương hiệu.

Ứng dụng trong các ngành công nghiệp

Giải pháp kiểm tra bao bì bằng AI và Machine Vision phù hợp với nhiều lĩnh vực:

Thực phẩm và đồ uống

• Kiểm tra chai nước
• Kiểm tra lon đồ uống
• Kiểm tra hộp thực phẩm
• Kiểm tra túi đóng gói
• Kiểm tra mức chiết rót
• Kiểm tra nắp và nhãn

Dược phẩm

• Kiểm tra lọ thuốc
• Kiểm tra vỉ thuốc
• Kiểm tra nhãn
• Kiểm tra mã lô và hạn sử dụng
• Kiểm tra tem niêm phong
• Kiểm tra số lượng sản phẩm

Mỹ phẩm

• Kiểm tra chai và lọ mỹ phẩm
• Kiểm tra nắp
• Kiểm tra mức chiết rót
• Kiểm tra nhãn
• Kiểm tra ngoại quan bao bì

Hàng tiêu dùng

• Kiểm tra đúng sản phẩm trong hộp
• Kiểm tra số lượng
• Kiểm tra bao bì
• Kiểm tra nhãn và mã sản phẩm

Điện tử và linh kiện công nghiệp

• Kiểm tra đúng model
• Kiểm tra phụ kiện trong hộp
• Kiểm tra tem nhãn
• Kiểm tra barcode và QR Code
• Kiểm tra chất lượng đóng gói

Các thành phần của hệ thống Kiểm tra bao bì bằng AI và Machine Vision

Một hệ thống Machine Vision hoàn chỉnh có thể bao gồm:

• Camera công nghiệp
• Smart Camera hoặc camera kết nối máy tính
• Ống kính công nghiệp
• Hệ thống chiếu sáng
• Cảm biến phát hiện sản phẩm
• Bộ xử lý hình ảnh hoặc máy tính công nghiệp
• Phần mềm Machine Vision
• Thuật toán AI và Deep Learning
• PLC và HMI
• Cơ cấu loại sản phẩm lỗi
• Hệ thống lưu trữ và truy xuất dữ liệu

Cấu hình thiết bị được lựa chọn dựa trên kích thước sản phẩm, tốc độ dây chuyền, loại lỗi cần phát hiện và yêu cầu về độ chính xác.

Câu hỏi thường gặp về Kiểm tra bao bì bằng AI và Machine Vision

Hệ thống Machine Vision có thể kiểm tra 100% sản phẩm không?

Có. Nếu được thiết kế phù hợp với tốc độ dây chuyền, hệ thống có thể kiểm tra từng sản phẩm theo thời gian thực và tự động phân loại OK/NG.

AI có thể phát hiện lỗi bao bì không có hình dạng cố định không?

Có. Deep Learning phù hợp với các lỗi ngoại quan có nhiều biến thể như móp, nhăn, bẩn, trầy xước hoặc biến dạng.

Hệ thống có thể lưu hình ảnh sản phẩm lỗi không?

Có. Hình ảnh NG, thời gian kiểm tra, mã sản phẩm và kết quả có thể được lưu để phục vụ truy xuất và phân tích chất lượng.

Hệ thống có thể kết nối với PLC không?

Có. Hệ thống có thể giao tiếp với PLC qua Digital I/O, Ethernet hoặc các giao thức công nghiệp phù hợp để gửi kết quả và điều khiển cơ cấu loại lỗi.

Có thể sử dụng một hệ thống cho nhiều loại sản phẩm không?

Có. Phần mềm có thể quản lý nhiều Recipe cho các model khác nhau. Việc chuyển đổi Recipe có thể thực hiện từ HMI, PLC hoặc mã sản phẩm.

Kết luận

Kiểm tra bao bì bằng AI và Machine Vision giúp doanh nghiệp chuyển từ phương pháp kiểm tra lấy mẫu sang kiểm tra 100% sản phẩm theo thời gian thực.

Bằng cách kết hợp camera công nghiệp, hệ thống chiếu sáng, xử lý ảnh và Deep Learning, giải pháp có thể phát hiện nhiều lỗi như sai sản phẩm, thiếu nắp, lỗi seal, sai mức chiết rót, lỗi nhãn, lỗi mã in và hư hỏng ngoại quan.

Không chỉ nâng cao chất lượng sản phẩm, hệ thống còn giúp giảm phế phẩm, hạn chế khiếu nại, hỗ trợ truy xuất dữ liệu và bảo vệ uy tín thương hiệu.

AK AutoTech cung cấp giải pháp Machine Vision và AI Vision theo yêu cầu, từ lựa chọn camera, thiết kế hệ thống chiếu sáng, phát triển phần mềm đến tích hợp PLC, cơ cấu loại lỗi và hệ thống lưu trữ dữ liệu.

Liên hệ AK AutoTech để được tư vấn giải pháp kiểm tra bao bì phù hợp với sản phẩm và tốc độ dây chuyền thực tế.
