Kiểm tra Wire Harness Connector bằng Hikrobot Smart Camera

Trong ngành sản xuất ô tô, xe máy, thiết bị điện và điện tử, bộ dây điện (Wire Harness) đóng vai trò quan trọng trong việc truyền tín hiệu và cấp nguồn giữa các thiết bị. Chất lượng của từng đầu nối (Connector) ảnh hưởng trực tiếp đến độ ổn định và độ an toàn của toàn bộ hệ thống.

Trong quá trình lắp ráp, các lỗi như thiếu chân terminal, thiếu gioăng cao su, lắp sai chốt khóa hoặc sai hướng linh kiện có thể gây mất kết nối, giảm khả năng chống nước hoặc dẫn đến lỗi sản phẩm trong quá trình sử dụng.

Giải pháp kiểm tra bằng Hikrobot Smart Camera giúp tự động phát hiện các lỗi lắp ráp ngay tại công đoạn sản xuất, hỗ trợ kiểm tra 100% sản phẩm theo thời gian thực và giảm sự phụ thuộc vào kiểm tra thủ công.

Những thách thức trong kiểm tra Wire Harness Connector bằng Hikrobot Smart Camera

Đầu nối dây điện thường có kích thước nhỏ và bao gồm nhiều chi tiết được lắp ráp bên trong. Một số lỗi có thể khó nhận biết bằng mắt thường, đặc biệt khi dây chuyền hoạt động với tốc độ cao hoặc có nhiều model sản phẩm khác nhau.

Các lỗi thường gặp bao gồm:

• Thiếu chân terminal
• Chân terminal chưa được lắp hết hành trình
• Thiếu gioăng cao su hoặc seal chống nước
• Gioăng bị lệch, nghiêng hoặc biến dạng
• Thiếu chốt khóa hoặc locking clip
• Chốt khóa chưa được đóng đúng vị trí
• Thiếu dummy plug tại các vị trí yêu cầu
• Linh kiện bị lắp ngược hoặc sai hướng
• Lắp nhầm màu hoặc sai loại linh kiện
• Nhầm model connector

Kiểm tra thủ công có thể gặp khó khăn do kích thước chi tiết nhỏ, thao tác lặp lại liên tục và sự khác biệt giữa nhiều mã sản phẩm. Điều này làm tăng nguy cơ bỏ sót lỗi và ảnh hưởng đến tính ổn định của quá trình kiểm soát chất lượng.

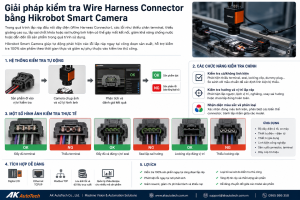

Giải pháp kiểm tra bằng Hikrobot Smart Camera

Hệ thống sử dụng dòng Hikrobot Smart Camera, chẳng hạn như SC2000 hoặc SC3000 Series, kết hợp camera, bộ xử lý hình ảnh, ống kính và hệ thống chiếu sáng phù hợp.

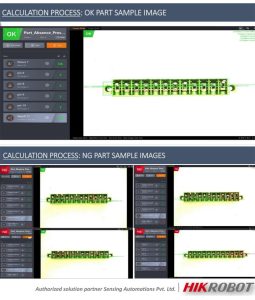

Sau khi sản phẩm được đưa vào vị trí kiểm tra, camera sẽ tự động:

1. Thu nhận hình ảnh của connector
2. Xác định vị trí và hướng của sản phẩm
3. Phân tích các vùng cần kiểm tra
4. So sánh đặc điểm thực tế với dữ liệu mẫu
5. Phát hiện các chi tiết bị thiếu, sai vị trí hoặc sai hướng
6. Xuất kết quả OK/NG về PLC hoặc hệ thống điều khiển

Toàn bộ quá trình được thực hiện trong thời gian ngắn và không làm ảnh hưởng đến tốc độ của công đoạn lắp ráp.

Các chức năng kiểm tra chính

1. Kiểm tra có hoặc không có linh kiện

Hikrobot Smart Camera có thể xác nhận sự hiện diện của các chi tiết quan trọng bên trong đầu nối, bao gồm:

• Terminal pin
• Rubber seal
• Locking clip
• Grommet
• Dummy plug
• Các chi tiết phụ của connector

Các công cụ xử lý ảnh như Pattern Matching, Blob Analysis, Edge Detection và Feature Extraction được sử dụng để nhận diện đặc điểm của từng linh kiện.

Khi phát hiện thiếu chi tiết, hệ thống sẽ tự động xuất tín hiệu NG để cảnh báo người vận hành hoặc ngăn sản phẩm chuyển sang công đoạn tiếp theo.

2. Kiểm tra hướng và vị trí lắp ráp

Ngoài việc kiểm tra sự hiện diện, hệ thống có thể xác định linh kiện đã được lắp đúng hướng và đúng vị trí hay chưa.

Camera hỗ trợ phát hiện:

• Linh kiện bị lắp ngược
• Linh kiện bị xoay sai góc
• Chốt khóa bị lệch
• Seal bị nghiêng
• Chi tiết chưa được lắp hoàn toàn
• Sai lệch vị trí vượt quá giới hạn cho phép

Các thuật toán định vị và nhận dạng hình học giúp hệ thống duy trì kết quả kiểm tra ổn định ngay cả khi vị trí đặt connector có sai lệch nhỏ.

3. Nhận diện màu sắc và phân loại sản phẩm

Đối với các ứng dụng sử dụng linh kiện được phân biệt bằng màu sắc, phiên bản Hikrobot Smart Camera màu có thể hỗ trợ:

• Kiểm tra đúng màu dây hoặc linh kiện
• Xác nhận đúng màu seal
• Phân biệt các loại connector
• Phát hiện lắp nhầm linh kiện giữa các model
• Kiểm tra đúng biến thể sản phẩm

Tính năng này đặc biệt hữu ích trên các dây chuyền sản xuất nhiều mã sản phẩm hoặc nhiều phiên bản connector có hình dạng tương tự nhau.

Tích hợp trực tiếp với PLC và dây chuyền sản xuất

Hikrobot Smart Camera được tích hợp bộ xử lý ngay bên trong camera nên có thể thực hiện xử lý hình ảnh mà không cần sử dụng máy tính công nghiệp riêng.

Hệ thống hỗ trợ kết nối với PLC và thiết bị điều khiển thông qua:

• Digital I/O
• Ethernet TCP/IP
• Modbus TCP
• Các giao thức truyền thông công nghiệp phù hợp

Kết quả kiểm tra OK/NG có thể được gửi trực tiếp đến PLC để điều khiển:

• Đèn và còi cảnh báo
• Cơ cấu loại sản phẩm lỗi
• Khóa công đoạn tiếp theo
• Hiển thị trạng thái trên HMI
• Lưu dữ liệu phục vụ truy xuất

Thiết kế nhỏ gọn giúp camera dễ dàng lắp đặt tại các trạm lắp ráp thủ công, bán tự động hoặc trên dây chuyền tự động.

Quản lý nhiều model bằng Recipe

Trong thực tế, một dây chuyền có thể sản xuất nhiều loại connector khác nhau. Hệ thống cho phép tạo và lưu nhiều chương trình kiểm tra dưới dạng Recipe.

Mỗi Recipe có thể bao gồm:

• Vùng kiểm tra riêng
• Số lượng linh kiện cần xác nhận
• Mẫu nhận dạng
• Giới hạn vị trí
• Màu sắc tiêu chuẩn
• Điều kiện đánh giá OK/NG

Recipe có thể được lựa chọn thông qua HMI, PLC hoặc mã sản phẩm. Chức năng phân quyền và bảo vệ bằng mật khẩu giúp hạn chế việc thay đổi thông số ngoài ý muốn.

Lưu hình ảnh lỗi và truy xuất dữ liệu

Đối với các sản phẩm không đạt, hệ thống có thể lưu lại hình ảnh và thông tin kiểm tra để phục vụ:

• Phân tích nguyên nhân lỗi
• Theo dõi xu hướng chất lượng
• Đánh giá hiệu quả sản xuất
• Truy xuất dữ liệu theo thời gian hoặc mã sản phẩm
• Cải tiến quy trình lắp ráp

Việc lưu dữ liệu giúp doanh nghiệp chuyển từ kiểm tra đơn thuần sang quản lý chất lượng dựa trên dữ liệu thực tế.

Lợi ích của giải pháp

Ứng dụng Hikrobot Smart Camera trong kiểm tra Wire Harness Connector mang lại nhiều lợi ích:

• Kiểm tra 100% sản phẩm ngay tại công đoạn lắp ráp
• Giảm sai sót và sự phụ thuộc vào kiểm tra thủ công
• Phát hiện lỗi ngay tại nơi phát sinh
• Ngăn sản phẩm lỗi chuyển sang công đoạn tiếp theo
• Nâng cao độ ổn định của quá trình lắp ráp
• Giảm chi phí sửa chữa và tái gia công
• Giảm nguy cơ khiếu nại và chi phí bảo hành
• Rút ngắn thời gian kiểm tra
• Hỗ trợ chuyển đổi nhanh giữa nhiều mã sản phẩm
• Lưu hình ảnh và dữ liệu phục vụ truy xuất chất lượng

Ứng dụng trong nhiều ngành công nghiệp

Giải pháp phù hợp với các lĩnh vực:

• Sản xuất bộ dây điện ô tô và xe máy
• Linh kiện điện – điện tử
• Thiết bị gia dụng
• Thiết bị công nghiệp
• Sản xuất connector và terminal
• Dây cáp tín hiệu
• Linh kiện điện cho phương tiện năng lượng mới

Kết luận

Các lỗi nhỏ như thiếu terminal, sai hướng chốt khóa hoặc thiếu seal có thể gây ảnh hưởng lớn đến chất lượng và độ tin cậy của sản phẩm.

Với khả năng xử lý hình ảnh trực tiếp, thiết kế nhỏ gọn và khả năng tích hợp linh hoạt với PLC, Hikrobot Smart Camera là giải pháp phù hợp để tự động hóa quá trình kiểm tra Wire Harness Connector ngay tại công đoạn lắp ráp.

Hệ thống giúp doanh nghiệp nâng cao chất lượng, giảm lỗi sản xuất và xây dựng quy trình kiểm tra ổn định, có khả năng truy xuất dữ liệu trong môi trường sản xuất hiện đại.

AK AutoTech cung cấp thiết bị Hikrobot Machine Vision và giải pháp tích hợp hệ thống camera kiểm tra công nghiệp theo yêu cầu.

Liên hệ AK AutoTech để được tư vấn lựa chọn camera, thiết kế hệ thống chiếu sáng và xây dựng giải pháp kiểm tra phù hợp với sản phẩm thực tế.
